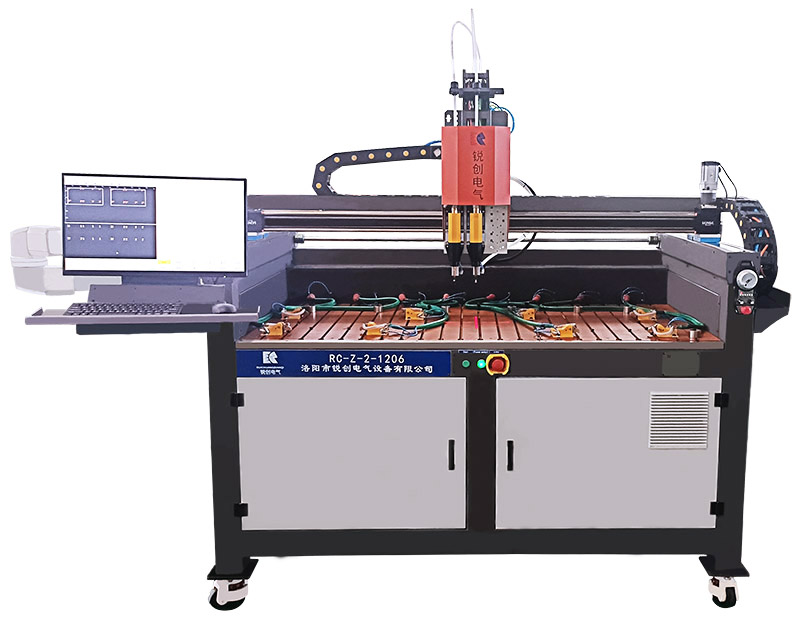

CNC自動化螺柱焊設備是一款為客戶解決焊釘批量化焊接而研發的自動化設備。隨著現今工廠人工費用不斷上漲,一種產品需要焊接螺柱品種和數量越來越多,同時生產任務呈現小批量多品種的趨勢,這款自動化設備就可以滿足這些產品生產的需求,而且逐步呈現鈑金廠和金屬加工廠的標配設備。

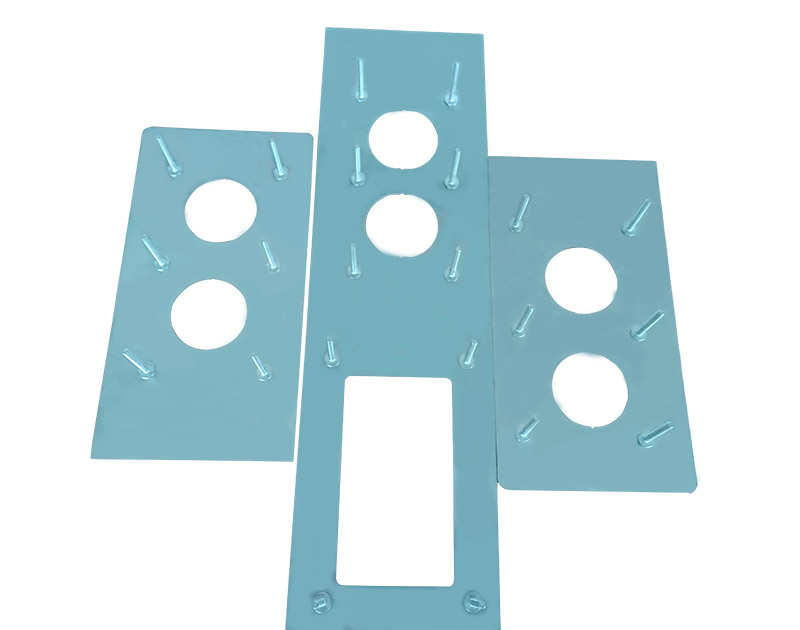

應用板材:冷板、不銹鋼、鋁板、鍍鋅板。
應用領域:電氣、電子、鍋爐、電力建設、裝飾與家電、電梯、汽車行業、船舶行業、航天工業等
X/Y軸同步帶+直線模組傳動:高精度同步帶傳動、精密直線模組導向,高精度、高負載、高速度、結構簡單、安裝維護方便。Z軸絲桿傳動
設備優勢
⑴定位精準:采用計算機編程控制,定位靈活、方便、穩定。
⑵焊接質量高:可將多種規格的螺釘迅速、牢固地焊接在金屬表面,焊接板材背面無痕,無明顯凹陷、凸起。
⑶適應材料廣泛:可焊接冷板、不銹鋼、鋁板、鍍鋅板等多種材料
⑷效率高:可配多把焊槍同時焊接多種規格的螺釘,自動送釘,自動焊接,且無需鉆孔、鉚接、弧焊以及焊后處理等繁瑣的傳統工藝,每分鐘可焊接25~30個螺釘,省時省力。
⑸數控編程:可實現更加復雜的焊接方案需求。
技術參數
名 稱 | 參 數 | 名 稱 | 參 數 | ||
設備型號 | RC-Z-2-1206 | 驅動方式 | 伺服電機+氣動 | ||
工作范圍 | 1200×600mm(X*Y) | Z軸行程 | 氣動 | 50mm | |
設備外形尺寸 | 2000×1200×1600mm | 伺服 | 150mm | ||
X軸移動速度 | 40m/min | 自動焊槍 | 標準2把 | ||
Y軸移動速度 | 40m/min | 數字通訊儲能焊機 | 2臺(可支持多槍) | ||
重復定位精度 | 0.02mm | 自動送釘器 | 2臺 | ||
焊接精度 | ±0.15mm | 壓鉗數量 | 8 | ||
氣源 | 用氣量 | 0.3m3/min | 焊接速度 | 20-35枚/min | |
壓力 | 0.7Mpa | 床身結構 | 龍門式 | ||
工作電源 | 380V/50HZ | 平臺墊板 | 電木板 |
